4.用膨脹系數法計算流量系數
日期：2021/04/14
瀏覽：
151可壓縮流體的流動分哪兩種情況？
可壓縮流體的流動有非阻塞流和阻塞流兩種情況：當X＜FKXT 時，為非阻塞流；
當X≥FKXT 時，則產生阻塞流。
式中，X為壓差比，F(xiàn)K為比熱容比系數，XT為臨界壓差比。
152何謂壓差比？什么是臨界壓差比？
為了描述可壓縮流體的狀態，引入了一個稱為壓差比X的系數
153臨界壓差比XT和比熱容比系數FK怎么求?。?/strong>

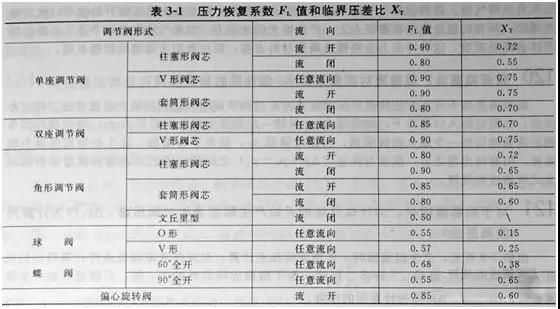

XT的數值只決定于閥的流路情況及結構，一般可用表格查出來（表3-1）
154氣體在非阻塞流情況的流量系數怎樣計算？
當X＜FKXT時，是非阻塞流情況，如果采用法定計量單位，則計算公式為：
155壓縮系數Z怎樣求知？

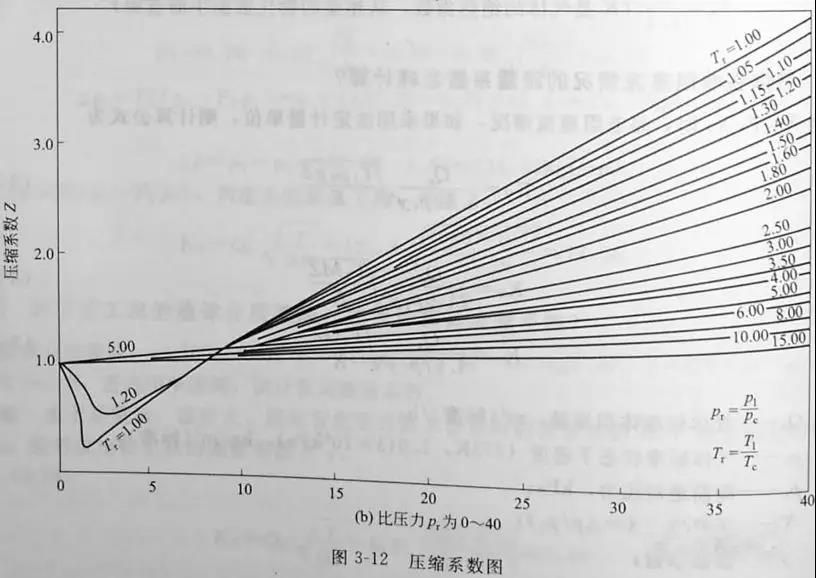

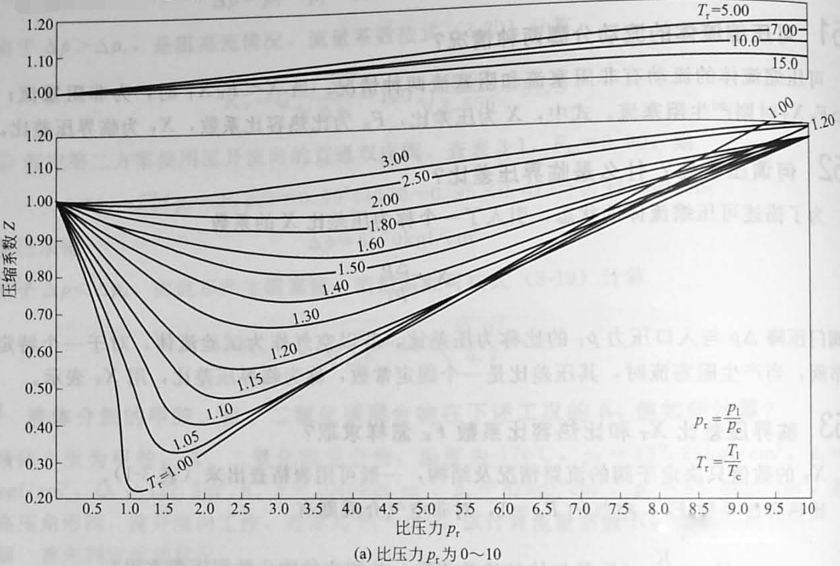

壓縮系數Z是比壓力Pr和比溫度Tr的函數，可查圖3-12
156膨脹系數y的作用是什么?怎樣求得?
膨脹系數y用來校正從閥的入口到閥后縮流處氣體密度的變化。理論上，y值與節流口面積與入口面積之比、流路形狀、壓差比X、雷諾數、比熱比系數Fk等因素有關。但由于氣體介質的流速較高，在可壓縮流情況下，由于紊流幾乎始終存在，所以雷諾數的影響極小，可以忽略。其他因素與膨脹系數y的關系可用下式表示
157在阻塞情況時氣體的流量系數怎樣計算？
當X≥FKXT時，即出現阻塞流情況。
如果閥前P1保持不變，閥后壓力逐步，氣流就慢慢形成了阻塞流。即使這時閥后壓力再，流量也不會增加，在壓差比X達到FKXT值時就達到值。使用公式時，X值要保持在這一之內，因此y值只能在0.667（當X＝FKXT時）~1.0的范圍內。

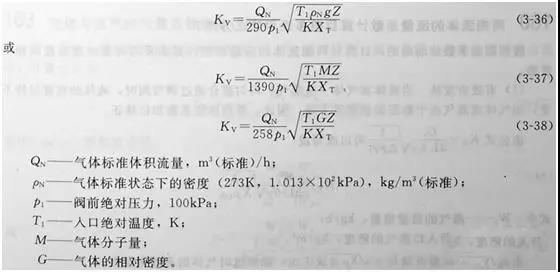

阻塞流情況下，流量系數的計算公式為
158蒸氣的流量系數如何計算？

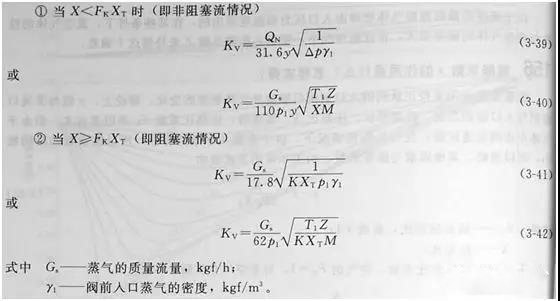

若以重量流量為單位，可推導出下面的計算公式
159何謂兩相流體？過去對其流量系數的計算有何不妥？
通過調節閥的介質為氣體和流體的兩相混合流，稱為兩相流體。
過去計算兩相流體的流量系數，一般都采用分別計算液體及氣體的Kv值，然后相加作為調節閥的總流量系數。這顯然是基于兩種流體單獨流動的觀點，沒有考慮到它們的相互影響。實際上，當氣相大大多于液相時，液相成為霧狀，具有近似于氣相的性質；當液相大大多于氣相時，氣相成為氣泡而夾雜在液相中間，這時具有液相性質。此時用前面方法計算誤差也較大，前者偏大而后者偏小。因此，兩相流體流量系數的計算必須考慮到兩相流動之間的相互影響，尋找有效而準確的計算方法。
160兩相流體的流量系數計算目前多采用什么方法？

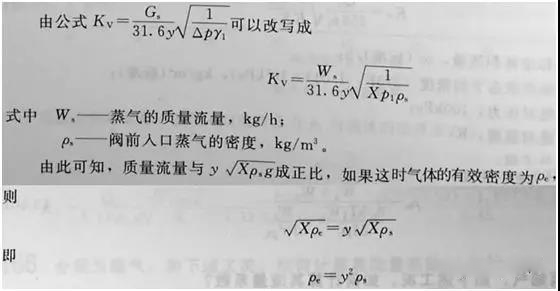

按照膨脹系數法的理論，目前對兩相流體的流量系數計算多采用有效密度法或兩相密度法。（1）有效密度法：當液體和氣體（或蒸氣）均勻混合流過調節閥時，液體的密度保持不變，而氣體或蒸氣由于膨脹而使密度下降，因此，要用膨脹系數加以修正。
的可壓縮流體的質量流量與密度為
的不可壓縮流體的質量流量是一樣的。因此，對均勻混合的氣（汽）、液兩相介質可按混合介質的有效密度進行計算。（2）兩相密度法：當兩相流中為液體和蒸氣，而液體占絕大部分時，可以用閥入口（P1和T1條件下）的兩相流密度
來計算。161兩相流體的流量系數計算的前提是什么？
兩相流體的流量系數計算的前提是：氣（汽）、液兩相介質必須均勻混合，而且其中每一單相流體均未達到阻塞流條件。162液體與非液化性氣體的流量系數如何計算？
163液體與蒸氣的流量系數如何計算？

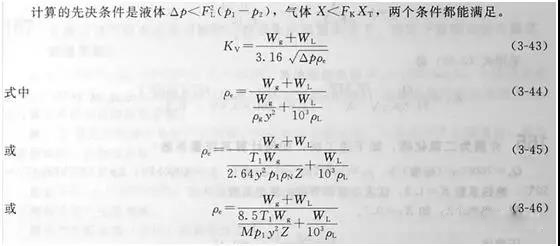

蒸氣占絕大部分的兩相混合流體用式（3-43）進行計算。液體占絕大部分的兩相混合流體，計算公式為：

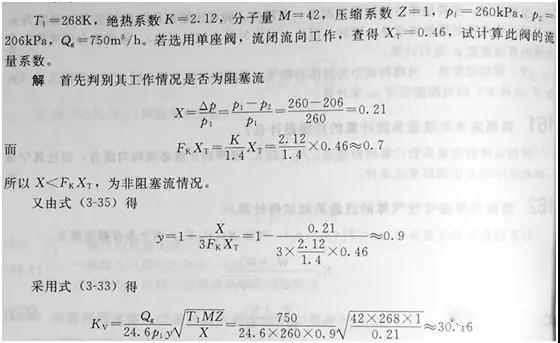

164介質為丙烯氣,如下述工況,如何計算其流量系數？

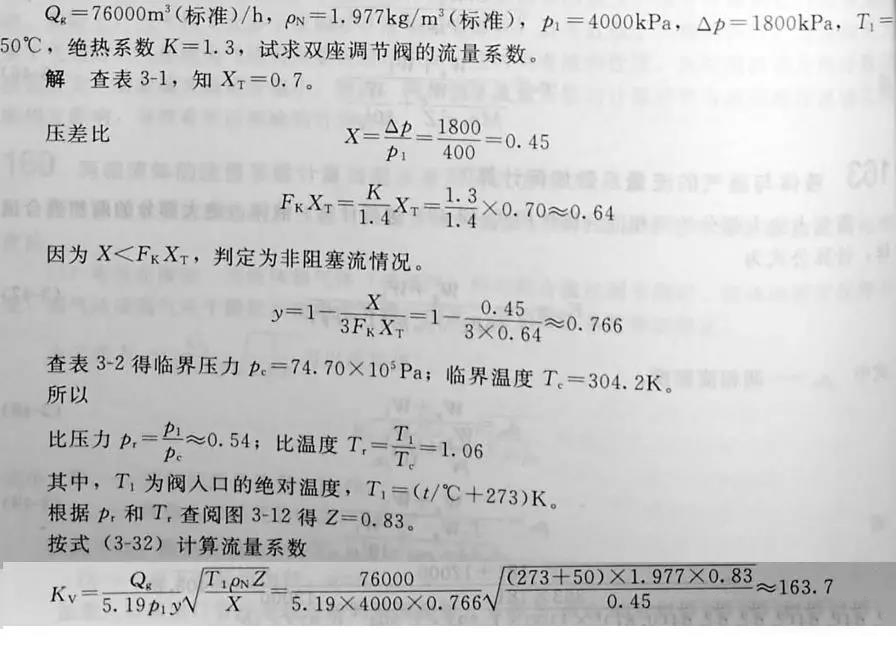

165介質為二氧化碳,如下述工況,如何計算其流量系數？
